Nem Ölçer MT-SCAN

için rende talaşı, Lifler, yongalarına, alçıtaşı ve diğer dökme mal


Prospektüs:  PDF

Partikül ve fazla nem temassız ölçüm.

Çoklu dalga boyundaki kızıl ötesi ışık için hedeflenmiş ve materyal yüzeyi tarafından reddedilen bir madde kullanılır. Kızılötesi ışığın belirli dalga boyu su molekülleri tarafından emilir böylece az çok zayıflatılır. Zayıflatılmış sinyal zayıflatılmamış sinyal ile karşılaştırılır. Elde edilen değerler, nem içeriğini gösterir.

Ölçüm bir cam pencereden gerçekleştirilebilir. Nem, Üretim sürecinde farklı noktalardan izlendiğinde prosesin optimizasyonu değerli bilgiler  ortaya çıkar.


Hassas nem kontrolü Faydaları.

Nem ölçümü verimli panel üretimi için en önemli parametrelerden biridir.

Hammadde içersinde çok yüksek nem üretim hızında yavaşlama ve patlak artışı riskine neden olur.

Hammadde çok kurutulursa enerji tüketimi aşırı olacaktır. Ayrıca kurutucu içersinde yangın ve patlama riski büyük ölçüde artar.

Kurulum noktaları
  • Kurutma işleminden sonra
  • Karıştırmadan  önce / sonra

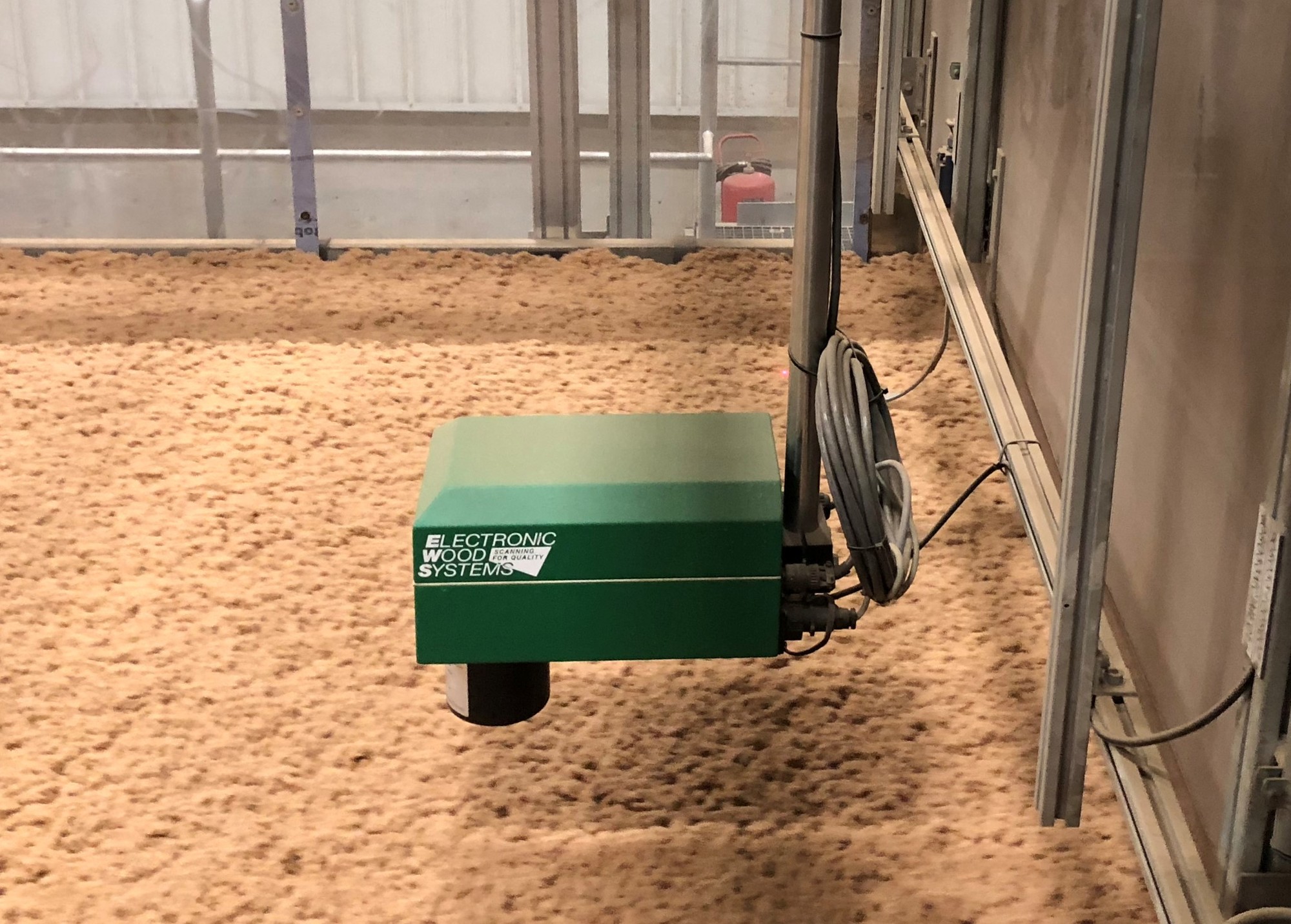

  • Konveyör bant üzerinde
  • Forming bant üzerinde

Herhangi bir montaj oryantasyonuna izin verilmez.

Teknik Özellikler
Teknoloji: Kızılötesi
Malzemeler: Lifler, parçacıklar, OSB  kümeleri, dökme mal
Sonuçlar: O.D. (fırın kuru) ya da ATRO
Ekran: Operatör paneli ile ekran
Stand-off mesafesi: 150 – 400mm [6 - 16”]
Malzemenin
Max. yükseklik farkı:
+/- 100mm [4”]
Ortam sıcaklığı: 0 – 50°C [0 – 90°F]
Güç: 90 – 260VAC, 40W
Çıktı: 4 - 20 mA
(istek üzerine daha fazla: RS 232 / 485, ProfiNet, ProfiBus, Ethernet IP, Modbus TCP, DeviceNet)
Ethernet: auf Anfrage
Ölçüm aralığı: O.D. arasında seçilebilir
1-50% (fırın kuru)
>% 50 (özellikli filtre gerekli)
Tekrarlanabilirlik: +/- 0,1 %
Doğruluk:

Örnek:
seçilen aralığın +/- 1.0%
20% O.D. (fırın kuru)
Doğruluk: +/- 0.2%
Koruma sınıfı: IP 65
Boyutlar: 190 x 167 x 327 mm
[7.5 x 6.6 x 12.9”]
(G x Y x D)

Hava tahliyesi için Basınçlı hava bağlantısı


Düşük basınç yaratarak tüpte  toz kirliliği  önlenir.



% O.D.'de mutlak% dönüşüm
% O.D. =% abs. x 100 / (100 -% abs.)

% O.D.'de mutlak% Dönüşüm
% abs. =% O.D. x 100 / (% 100 + O.D.)


“Malzeme Toplama Cihazı“

"Dış görünüm”



"Malzeme Toplama Aygıtı" iç görünümü


"Malzeme Toplama Aygıtı" açıklaması

Açılan olukdan gelen malzemenin bir kısmı ölçüm için toplama tepsisine alınacak.
Ölçümden sonra, malzeme basınçlı hava
püskürtülerek tepsiden alınacak.
Bundan sonra, bir sonraki numune ölçüm için toplama tepsisine alınacak.


Opsiyonlar
  • Donmaya karşı koruma
    (çevre sıcaklığı < 0°C)
  • Görüntüleme-PC
  • "Malzeme Toplama Cihazı"
    Damla oluğu uygulamaları için
    (örneğin kurutucudan sonra)
  • Cam pencereden Ölçme
    (örneğin silo, bin, konveyör vidalı)
  • Ürün sıcaklığı ölçümü için Sıcaklık sensörü
