Kalınlık Ölçer THICK-SCAN

için MDF, yonga levha, OSB, OSL, LVL, Kontrplak ve diğer


Prospektüs:  PDF

Sürekli Kalınlık ölçer  fazla hammadde ve enerji kullanımını engeller.


Panellerin artı toleransları aşarak  üretimi ,üretim maliyetinin artması ile sonuçlanır. Presleme süresini uzatırken, aynı zamanda, gereksiz yapıştırıcı ve ısıtma malzemesi tüketimini de artırır.Sıcak pres sonrasına yerleştirilen ölçme sistemleri EWS kalınlık ölçer proses sürecini optimize ederek maliyeti düşürür aynı zamanda  kalite standardını güvenceye alır. Eğer göstergeler zımpara hattında yer alıyorsa, zımparalama beltlerinin kullanım ömrü kısalır ve kalite güvencesi sağlanmıştır.




Çok eski zamanlarda …

... panel kalınlığı toleransları üretim sırasında avuçiçi cihazlar ile ölçülmüştür. Günümüzde ise, bu ölçüm değeri sürekli olarak online gerçekleştirilir. İşletmelerin çoğunda, yeni yatırımlarda online kalınlık ölçümü kalite kontrol için birincil öncelik değildir. Mevcut eğilim odun hammaddesi, reçine ve enerji tüketiminde muazzam bir potansiyel tasarruf elde etmektir. Üst tolerans seviyesi aşılırsa, değerli kaynaklar israf edilmektedir. KALINLIK - TARAMA böyle kayıpları önler. O kadar sağlam ve güvenilirdir ki biz buna "iş atı “diyoruz. Başka özelliği de sistemin kesintisiz üretim temelinde kurulabilecek şekilde tasarlanmış olmasıdır ki Paneller arasındaki boşluk gerektirmeden online kalibrasyon yapılabilmektedir.


Fonksiyon

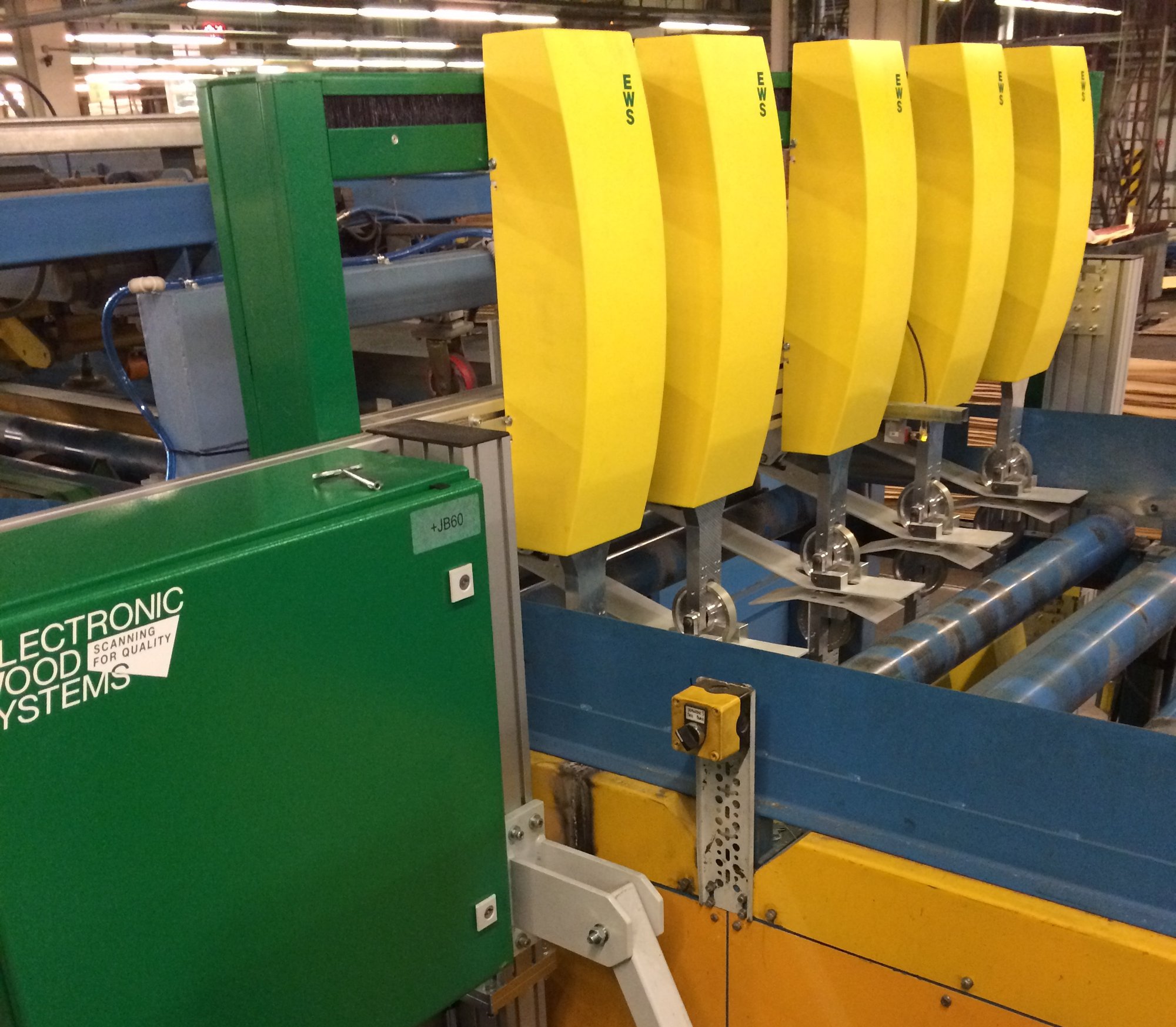

Ölçüm kafaları birbirine zıt monte edilir ve üretim sırasında sürekli panel kalınlığı gösterir.


Yerleşim yerleri
  • Sıcak presten sonra
  • Once / arada/ zımparalamadan sonra

Seçenekler
  • PLC ye Bağlantı
  • Eklenebilir Patlak Algılama
  • Yoğunluk değerlendirmesine izin veren ölçek
    Entegrasyonu panosu
  • Üretim hattı dışında bulunan ayrı bir "Kaynak Takip" ile "Online-Kalibrasyon".
    Önerilen içinde sonsuz iplikçik.

Görselleştirilmesi
  • Çapraz-, uzunluk profili
  • Kafa  başına eğim
  • Eğim min., Max. ve ortalama değer
  • Geçmiş fonksiyonu


  1. Kalınlık ölçme hattı
    (örneğin ve parçalarını gösterir)
  2. Üretim süresince kalınlık profili
  3. Ortalama kalınlık
    (her bar bir paneli göstermektedir)
EWS "KONTROL SİSTEMLERİ" ile Veri Değerlendirilmesi
  • Gerçek zamanlı işletim sistemi
  • Görüntülenme için ağ bağlantısı PC


"Online-Kalibrasyon" için "Referans-Hat"

Teknik Özellikler
Teknoloji: kontakt: (iç temassız)
Garanti: Lineer sensörler ömür
boyu garanti
Ölçme çözünürlüğü: 0.01mm [0.0004”]
(her ölçüm kafası başına)
Max. üretim hızı:
3.5m/s [0.1ft/s]

Görüntüleme Yazılımı
  • Tek açılan presler
  • Çoklu açılan presleri
  • Sürekli presler
  • Zımpara hatları

Uzaktan kumanda
Teknik desteğe "EWS Online Destek" üzerinden ulaşabilirsiniz.
